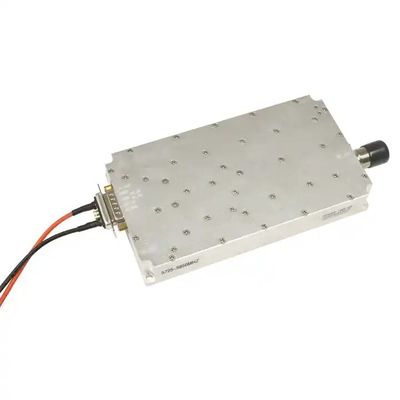

Moduł wzmacniacz GaN 100W dla dronów Moduł licznikowy wzmacniacz mocy anty Autel RF
| Miejsce pochodzenia | Guangdong, Chiny |
|---|---|
| Nazwa handlowa | LDSK |
| Minimalne zamówienie | 2 szt |
| Cena | $260.00/pieces 2-49 pieces |
| Szczegóły pakowania | Każdy element jest pakowany osobno do torby, a następnie do kartonu. |
| Czas dostawy | 5-8 dni roboczych |
| Zasady płatności | D/A, D/P, T/T, Western Union, MoneyGram, Paypal |
| Możliwość Supply | 5000 sztuk miesięcznie |
Skontaktuj się ze mną o darmowe próbki i kupony.
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.
xSzczegóły Produktu
| Nazwa produktu | Moduł GaN | Częstotliwość | 2400-2500 MHz |
|---|---|---|---|
| Moc wyjściowa | 100w | Zyski | 45±1dB |
| napięcie | Zakres 30 V DC: 24-36 V | Wielkość produktu | 170*94*26,5 mm (z wyłączeniem złączy) |
| Waga produktu | 1.5 kg | Wahania wewnątrz pasma | ≤2,5 (wartość szczytowa) |
| Opóźnienie grupowe w paśmie | ≤1us | Współczynnik fali stojącej napięcia wejściowego | ≤1,35 |
| Podkreślić | Wzmacniacz mocy anty Autel RF,Wzmacniacz modułu licznika drona |
||
opis produktu
Opis produktu

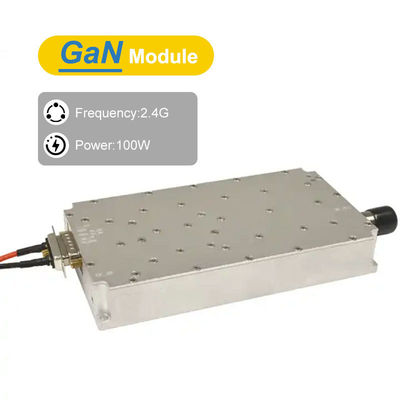

Moduł wzmacniacza GaN o mocy 100 W 2400-2500Mhz
Wskazówki dotyczące wyglądu i montażu:

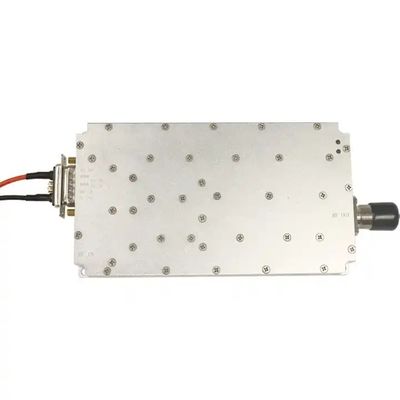

1Ogólne wymiary: 170*94*26,5 mm
2. Formularz interfejsu:
1 Warunki zasilania: +30V zasilanie: 7W2 (męski)1Ogólne wymiary: 170*94*26,5 mm
2. Formularz interfejsu:
Interfejs wejściowy 2RF: SMA-KFD (nieobowiązkowy)

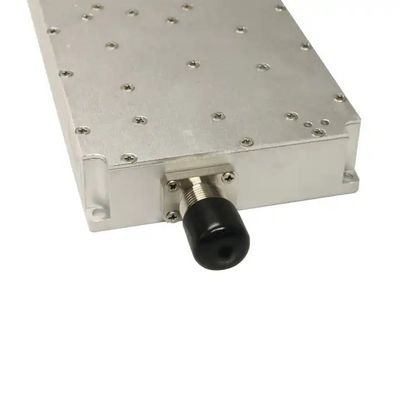

Interfejs wyjściowy 3RF: N-KFD
4Interfejs sterowania:

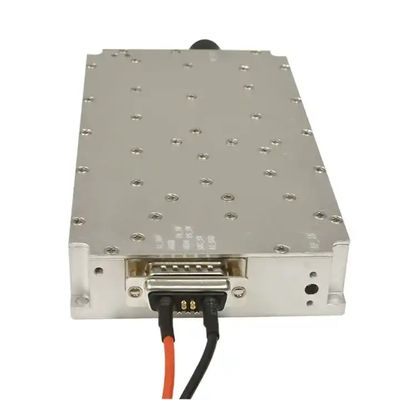

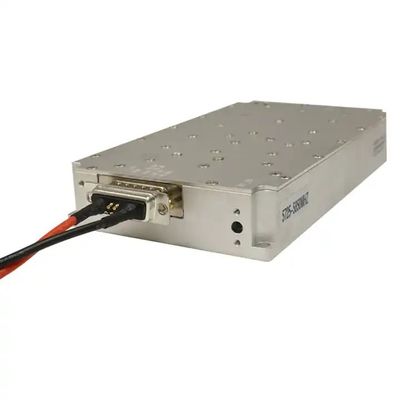

a.7W2 (męski) gniazdo: Pierwszy szpil jest podłączony do wzmacniacza mocy włączyć PA_SW (włącza się wzmacniacz mocy 5V/3,3V wysokiego poziomu, włącza się wzmacniacz mocy niskiego poziomu lub pływający, wyłącza się wzmacniacz mocy)
b.Kondensator feedthrough: od góry do dołu są SRC_SW (wewnętrzny przełącznik źródła sygnału 5V/3,3V włączony, pływający lub uziemiony źródło sygnału wyłączony), PS_SW (wewnętrzny i zewnętrzny przełącznik źródła sygnału,niskim poziomie jest wbudowany źródło, wysokiego poziomu 5V/3,3V przełączanie na źródło zewnętrzne)
3Średnica otworu montażowego: w otworach montażowych do montażu śrub M3 pozostawić 4 Φ4,5 mm.
Częstotliwość | 2400-2500 MHz |
Moc wyjściowa ((dBm) | 100W ((50dBm) |
Opóźnienie grupy wewnątrzpasmowej | ≤1 us |
Zyski | 45±1.0,45±1.0 (wewnętrzne wejście 6 dBm, wyjście wzmacniacza mocy 50 dBm) |
Fluktuacja w zakresie częstotliwości (dB) | ≤ 2,5 (wartość szczytowa do szczytowej) |
Wskaźnik fali stojącej napięcia wejściowego | ≤ 1.35 |
Wskaźnik fali stojącej napięcia wyjściowego | ≤ 1.3 |
Napięcie zasilania Typowe | Zakres +30Vdc: 24-36V |
Prąd zasilający | +30Vdc@100W≤6,5A |
Złącze RF wyjściowe | N-50KFD |
Wielkość | 170 × 94 × 26,5 mm (z wyłączeniem złączy) |
Źródło sygnału wejściowego | Wbudowane wysokiej wydajności modulacji źródło sygnału sweep, które może być również podłączone do źródeł zewnętrznych |
1 7W2 gniazdo męskie 2 Kondensatory odsyłkowe (od góry do dołu) | 1: A1 jest wejściem mocy 30V, a A2 jest GND; 2: Pierwszy szpil 7W2 jest włączeniem wzmacniacza mocy PA_SW; 3: kondensator górnego przejściowego rdzenia jest SRC_SW (wewnętrzny przełącznik źródła sygnału), wysoki włączony, niski wyłączony; 4: Kondensator przepustowy poniżej jest PS_SW (przełącznik źródła wewnętrznego i zewnętrznego), wysoki: źródło zewnętrzne; niski: wbudowane źródło; |
