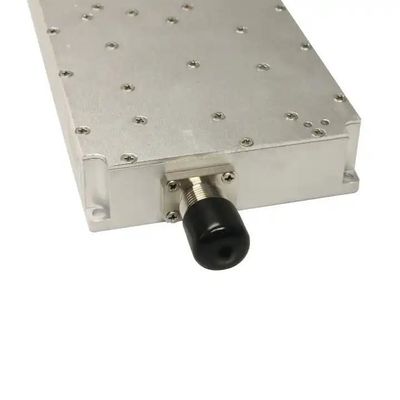

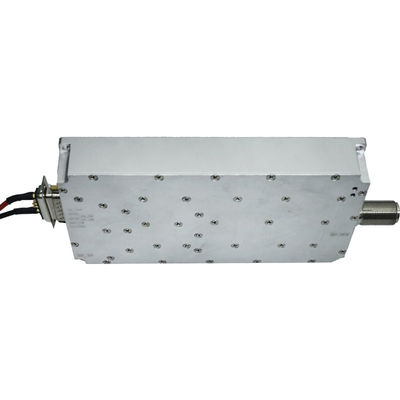

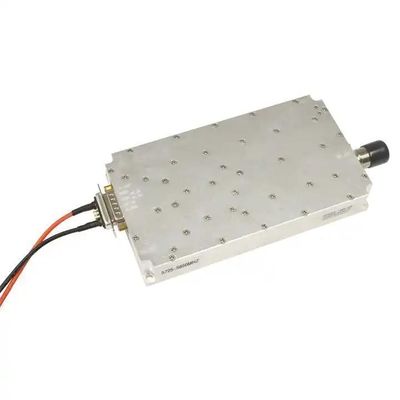

2400-2500MHz 100W GaN Antimodul dla Autel Antydrone System C-Uas Mavic 3 Autel Fpv Ua Polska Modul RF
| Miejsce pochodzenia | Guangdong, Chiny |
|---|---|
| Nazwa handlowa | LDSK |
| Minimalne zamówienie | 1 sztukę |
| Czas dostawy | 1-3 dni robocze |
| Zasady płatności | D/A, D/P, T/T, Western Union, MoneyGram, Paypal |
| Możliwość Supply | 50000 sztuk miesięcznie |
Skontaktuj się ze mną o darmowe próbki i kupony.
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.
xSzczegóły Produktu
| Dostosowanie | Dostępne dla częstotliwości, mocy i logo | Model nr. | LDSK |
|---|---|---|---|
| Waga produktu | 24-36V | Częstotliwość | 433MHZ 400-500MHZ 428-438MHZ 420-450MHZ 400-450MHZ |
| Władza | 100w | Zyski | 50dBm |
| Wielkość | 170*94*26,5 mm (z wyłączeniem złączy) | ||
| Podkreślić | Antimodul GaN o mocy 100 W,2400-2500MHz GaN Antimodul |
||
opis produktu
433 MHz 400-500 MHz 428-438 MHz 420-450 MHz 400-450 MHzModuł antydronowy 100W
Wsparcie mocy i częstotliwości Kustomizowanie w formie 380MHZ- 5.8G, 10W, 20W, 30W, 40W, 50W, 100W
--Wskaźniki techniczne częstotliwości radiowych i monitorowania modułu wzmacniacza mocy określają definicję każdego portu modułu oraz kształt i strukturę modułu
Interfejs wejściowy 2RF: SMA-KFD (nieobowiązkowy)
Interfejs wyjściowy 3RF: N-KFD
4Interfejs sterowania:
a.7W2 (męski) gniazdo: Pierwszy szpil jest podłączony do wzmacniacza mocy włączyć PA_SW (włącza się wzmacniacz mocy 5V/3,3V wysokiego poziomu, włącza się wzmacniacz mocy niskiego poziomu lub pływający, wyłącza się wzmacniacz mocy)
b.Kondensator feedthrough: od góry do dołu są to SRC_SW (wewnętrzny przełącznik źródła sygnału 5V/3,3V włączony, pływający lub uziemiony źródło sygnału wyłączony), PS_SW (wewnętrzny i zewnętrzny przełącznik źródła sygnału,niskim poziomie jest wbudowany źródło, wysokiego poziomu 5V/3,3V przełączanie na źródło zewnętrzne)
3Średnica otworu montażowego: w otworach montażowych do montażu śrub M3 pozostawić 4 Φ4,5 mm.
Opakowanie i dostawa
Częste pytania
1- Dlaczego wybrałeś nas?
2- Jak się robi zamówienie?
3Jak się z nami skontaktować?
--Wskaźniki techniczne częstotliwości radiowych i monitorowania modułu wzmacniacza mocy określają definicję każdego portu modułu oraz kształt i strukturę modułu

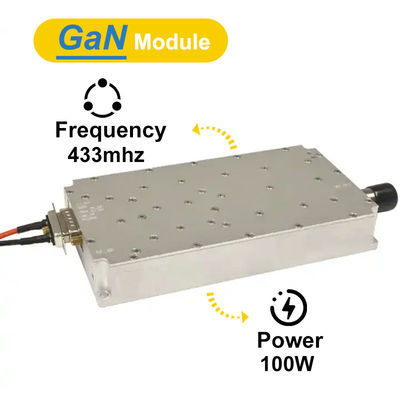

Moduł wzmacniacza GaN 433Mhz 100W
Wskazówki dotyczące wyglądu i montażu:
1Ogólne wymiary: 170*94*26,5 mm
2. Formularz interfejsu:
1 Warunki zasilania: +30V zasilanie: 7W2 (męskie)1Ogólne wymiary: 170*94*26,5 mm
2. Formularz interfejsu:
Interfejs wejściowy 2RF: SMA-KFD (nieobowiązkowy)
Interfejs wyjściowy 3RF: N-KFD
4Interfejs sterowania:
a.7W2 (męski) gniazdo: Pierwszy szpil jest podłączony do wzmacniacza mocy włączyć PA_SW (włącza się wzmacniacz mocy 5V/3,3V wysokiego poziomu, włącza się wzmacniacz mocy niskiego poziomu lub pływający, wyłącza się wzmacniacz mocy)
b.Kondensator feedthrough: od góry do dołu są to SRC_SW (wewnętrzny przełącznik źródła sygnału 5V/3,3V włączony, pływający lub uziemiony źródło sygnału wyłączony), PS_SW (wewnętrzny i zewnętrzny przełącznik źródła sygnału,niskim poziomie jest wbudowany źródło, wysokiego poziomu 5V/3,3V przełączanie na źródło zewnętrzne)
3Średnica otworu montażowego: w otworach montażowych do montażu śrub M3 pozostawić 4 Φ4,5 mm.
|
Częstotliwość
|
1000 MHz
|
|
Moc wyjściowa ((dBm)
|
100W ((50dBm)
|
|
Opóźnienie grupy wewnątrzpasmowej
|
≤1 us
|
|
Gain.
|
45±1.0,45±1.0 (wewnętrzne wejście 6 dBm, wyjście wzmacniacza mocy 50 dBm)
|
|
Fluktuacja w zakresie częstotliwości (dB)
|
≤ 2,5 (wartość szczytowa do szczytowej)
|
|
Wskaźnik fali stojącej napięcia wejściowego
|
≤ 1.35
|
|
Wskaźnik fali stojącej napięcia wyjściowego
|
≤ 1.3
|
|
Napięcie zasilania Typowe
|
Zakres +30Vdc: 24-36V
|
|
Prąd zasilający
|
+30Vdc@100W≤5,5A
|
|
Złącze RF wyjściowe
|
N-50KFD
|
|
Wielkość
|
170 × 94 × 26,5 mm (z wyłączeniem złączy)
|
|
Źródło sygnału wejściowego
|
Wbudowane wysokiej wydajności modulacji źródło sygnału zamiatania, które może być również podłączone do źródeł zewnętrznych
|
|
1 7W2 gniazdo męskie
2 Kondensatory odsyłkowe (od góry do dołu) |
1: A1 jest wejściem mocy 30V, a A2 jest GND;
2: Pierwszy szpil 7W2 jest włączeniem wzmacniacza mocy PA_SW; 3: kondensator górnego przejściowego rdzenia jest SRC_SW (wewnętrzny przełącznik źródła sygnału), wysoki włączony, niski wyłączony; 4: Kondensator przepustowy poniżej jest PS_SW (przełącznik źródła wewnętrznego i zewnętrznego), wysoki: źródło zewnętrzne; niski: wbudowane źródło; |
Czas przeprowadzenia
| Ilość ((PCS) | < 100 sztuk | < 500 | 500-1000 | > 1000 |
| Czas realizacji ((Dni) | 3 | 3-5 | 7-12 | Do negocjacji |
Dostosowanie
| Pozycja | Logo | Częstotliwość | Władza | Opakowanie |
| MOQ ((PCS) | 1 | 1 | 1 | 1 |
Profil spółki
Opakowanie i dostawa
| Jednostki sprzedawcze: | Jednostka |
| Wielkość pojedynczego opakowania: | 20X10X5 cm |
| Pojedyncza masa brutto: | 00,2 kg |
| Rodzaj opakowania: | Każdy kawałek pakowany jest indywidualnie do torebki, a następnie do kartonu. |
