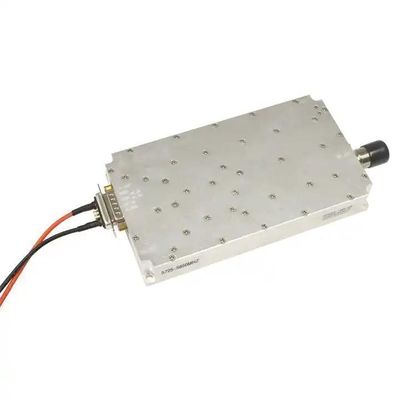

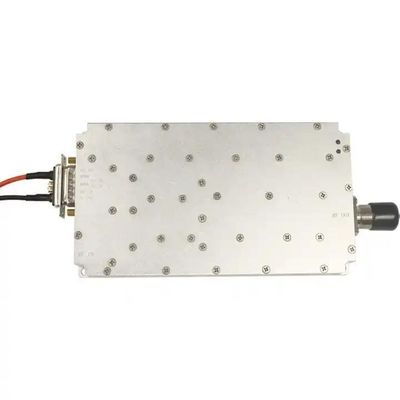

Autel Anti Drone System 100W GaN Moduł dla Mavica 3 Autel Fpv Ua Polska Moduł RF
| Miejsce pochodzenia | Guangdong, Chiny |
|---|---|
| Nazwa handlowa | LDSK |
| Minimalne zamówienie | 1 sztukę |
| Czas dostawy | 1-3 dni robocze |
| Zasady płatności | D/A, D/P, T/T, Western Union, MoneyGram, Paypal |
| Możliwość Supply | 5000 sztuk miesięcznie |
Skontaktuj się ze mną o darmowe próbki i kupony.
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.
xSzczegóły Produktu
| Model nr. | LDSK | Częstotliwość | 5150-5350MHz |
|---|---|---|---|
| Władza | 100w | Zyski | 50dBm |
| Waga produktu | 24-36V | Wielkość | 170*94*26,5 mm (z wyłączeniem złączy) |
| Dostosowanie | Dostępne. | ||
| Podkreślić | Moduł 100w gazu dla antydronu,Moduł wzmacniacza mocy anty-drona,Moduł RF systemu antydronowego |
||
opis produktu

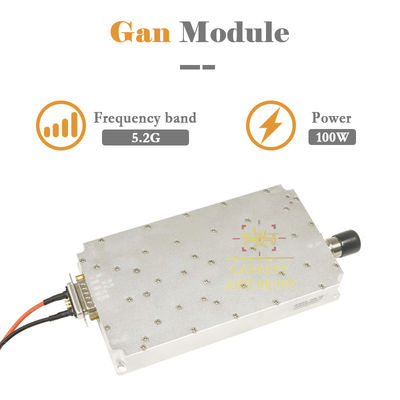

5.2G 5150-5350MHz Moduł antydronowy 100W
Wsparcie mocy i częstotliwości Formularz dostosowania 90MHZ- 5.8G, 10W, 20W, 30W, 40W, 50W, 100W
--Wskaźniki techniczne częstotliwości radiowych i monitorowania modułu wzmacniacza mocy określają definicję każdego portu modułu oraz kształt i strukturę modułu
Wskazówki dotyczące wyglądu i montażu:
1Ogólne wymiary: 170*94*26,5 mm
2. Formularz interfejsu:
Warunki zasilania: +30V zasilanie: 7W2 (męski)
Interfejs wejścia RF: SMA-KFD (nieobowiązkowy)

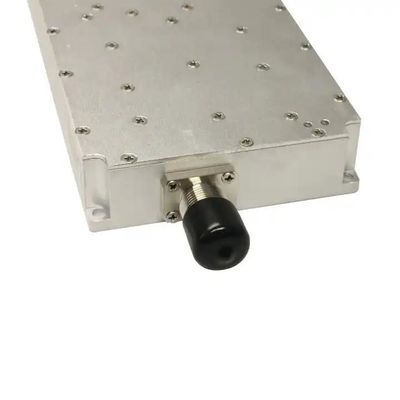

Interfejs wyjściowy RF: N-KFD
Interfejs sterowania:

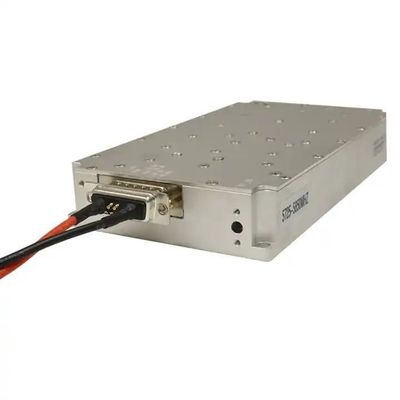

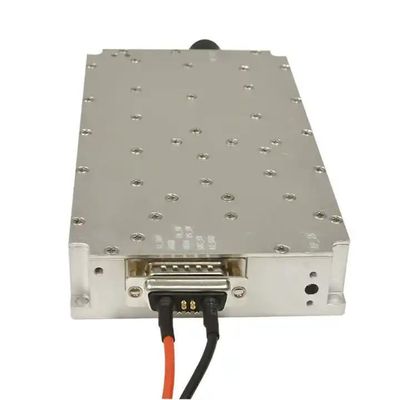

a.7W2 (męski) gniazdo: Pierwszy szpil jest podłączony do wzmacniacza mocy włączyć PA_SW (wzmacniacz mocy 5V/3,3V wysokiego poziomu włącza się, niskiego poziomu lub pływający, wzmacniacz mocy wyłącza się)
b. Kondensator przewodzący: od góry do dołu są one SRC_SW (wewnętrzny przełącznik źródła sygnału 5V/3,3V włączony, pływający lub uziemiony źródło sygnału wyłączony), PS_SW (wewnętrzny i zewnętrzny przełącznik źródła sygnału,niskim poziomie jest wbudowany źródło, wysokiego poziomu 5V/3,3V przełączanie na źródło zewnętrzne)
3Średnica otworu montażowego: w otworach montażowych do montażu śrub M3 pozostawić 4 Φ4,5 mm.
--Wskaźniki techniczne częstotliwości radiowych i monitorowania modułu wzmacniacza mocy określają definicję każdego portu modułu oraz kształt i strukturę modułu
Wskazówki dotyczące wyglądu i montażu:
1Ogólne wymiary: 170*94*26,5 mm
2. Formularz interfejsu:
Warunki zasilania: +30V zasilanie: 7W2 (męski)
Interfejs wejścia RF: SMA-KFD (nieobowiązkowy)
Interfejs wyjściowy RF: N-KFD
Interfejs sterowania:
a.7W2 (męski) gniazdo: Pierwszy szpil jest podłączony do wzmacniacza mocy włączyć PA_SW (wzmacniacz mocy 5V/3,3V wysokiego poziomu włącza się, niskiego poziomu lub pływający, wzmacniacz mocy wyłącza się)
b. Kondensator przewodzący: od góry do dołu są one SRC_SW (wewnętrzny przełącznik źródła sygnału 5V/3,3V włączony, pływający lub uziemiony źródło sygnału wyłączony), PS_SW (wewnętrzny i zewnętrzny przełącznik źródła sygnału,niskim poziomie jest wbudowany źródło, wysokiego poziomu 5V/3,3V przełączanie na źródło zewnętrzne)
3Średnica otworu montażowego: w otworach montażowych do montażu śrub M3 pozostawić 4 Φ4,5 mm.
| Częstotliwość | 5150-5350Mhz |
| Moc wyjściowa(dBm) | 50 dBm |
| Opóźnienie grupy wewnątrzpasmowej | ≤1 us |
| Gain. | 45±1.0,45±1,0 (wewnętrzne wejście)9dbm, wyjście wzmacniacza mocy50dbm) |
| Fluktuacja w zakresie częstotliwości (dB) | ≤ 2,5 (wartość szczytowa do szczytowej) |
| Wskaźnik fali stojącej napięcia wejściowego | ≤ 1.35 |
| Wskaźnik fali stojącej napięcia wyjściowego | ≤ 1.3 |
| Napięcie zasilania Typowe | Zakres +30Vdc: 24-36V |
| Prąd zasilający | +30Vdc@100W≤6,5A |
| Złącze RF wyjściowe | N-50KFD |
| Wielkość | 170 × 94 × 26,5 mm (z wyłączeniem złączy) |
| Źródło sygnału wejściowego | Wbudowane wysokiej wydajności modulacji źródło sygnału zamiatania, które może być również podłączone do źródeł zewnętrznych |
| 1 7W2 gniazdo męskie 2 Kondensatory odsyłkowe (od góry do dołu) |
1: A1 jest wejściem mocy 30V, a A2 jest GND; 2: Pierwszy szpil 7W2 jest włączeniem wzmacniacza mocy PA_SW; 3: kondensator górnego przejściowego rdzenia jest SRC_SW (wewnętrzny przełącznik źródła sygnału), wysoki włączony, niski wyłączony; 4: Kondensator przepustowy poniżej jest PS_SW (przełącznik źródła wewnętrznego i zewnętrznego), wysoki: źródło zewnętrzne; niski: wbudowane źródło; |
