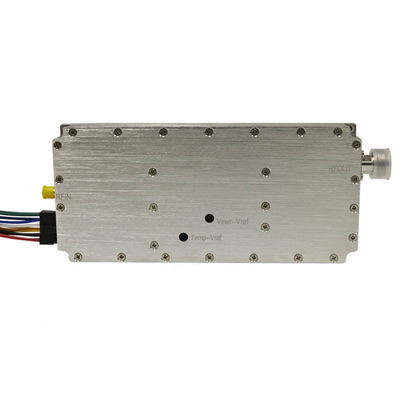

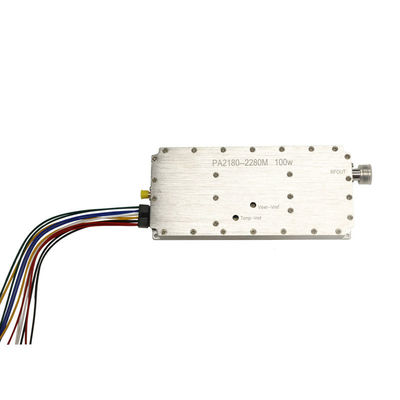

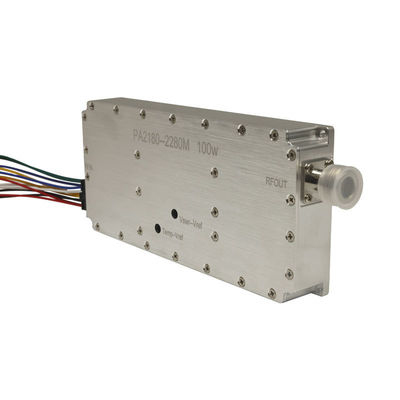

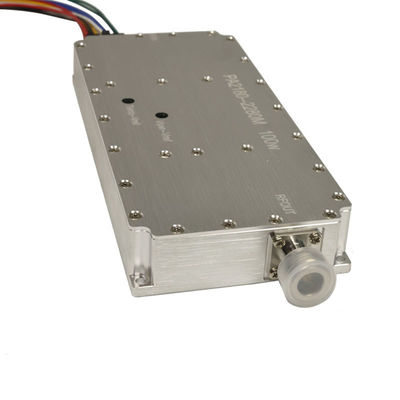

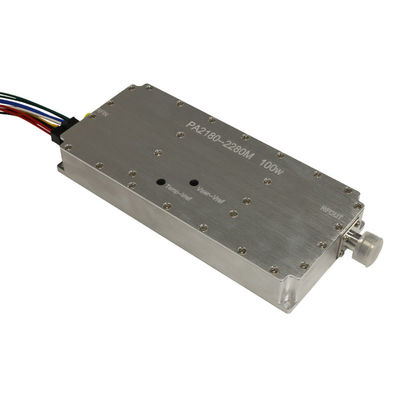

Moduł wzmacniacza RF 100W Temperatura napięcie chronione dla sprzętu antydronowego

Szczegółowe informacje

Miejsce pochodzenia:

Guangdong, Chiny

Częstotliwość:

2180-2280mhz

Zasilanie:

100w

Płaskość mocy:

5 db

Ochrona VSWR:

Wskazanie alarmu, wysoki poziom ochrony

Prąd zasilania:

<8,5 A

Wejście połączeniowe:

SMA

Wyjście połączeniowe:

typu N

Wielkość:

170*77*24mm

Waga:

350g

Ochrona przed temperaturą:

Napęd wykrywania temperatury, schemat napędu temperatury

Możliwość Supply:

5000 sztuk miesięcznie

Podkreślić:

Moduł wzmacniacza anty-Dji RF

Opis produktu

Specyfikacja

Częstotliwość	2180-2280 MHz
Zasilanie	100 W
Moc wyjściowa nasycona	50±1 dBm @input=5 dBm
Napięcie robocze	DC:28-32V
Ochrona	Ochrona temperatury 90 stopni, ochrona odwrotnej mocy 30W
Prąd roboczy	≤ 8,5A

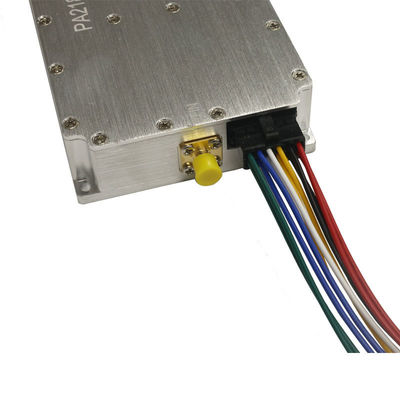

Interfejs monitorowania zasilania	Zasilanie: Wykonać pojemnościowe Pin1:GNDPin2:GND Pin3: 28V Pin4: 28V Pin5: 28VPin6: 28V Pin7: GND Pin8: GND Pin9:Wskazówka zasilania ((0-3,3V, napięcie wykrywające zasilanie) Pin10:Ochrona VSWR ((0-3,3V,Wskazówka alarmowa,wysoki poziom ochrony)Pin11:Włącz kontrolę ((3.3-5V,wysoki poziom włączony, niski poziom wyłączony 3.3-5V)Pin12:Wskazanie temperatury ((0-5V, napięcie wykrywania temperatury, załączony schemat napięcia temperatury)
Wchodzący port RF	SMA
Port wyjściowy RF	N-F
Wymiary	1707724 mm
Temperatura pracy	65°C
