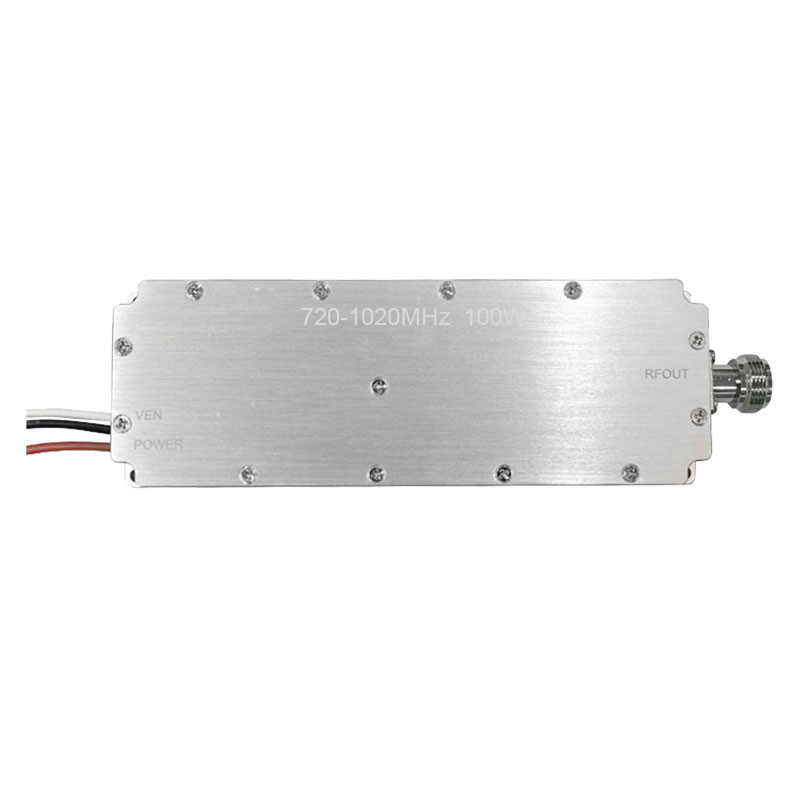

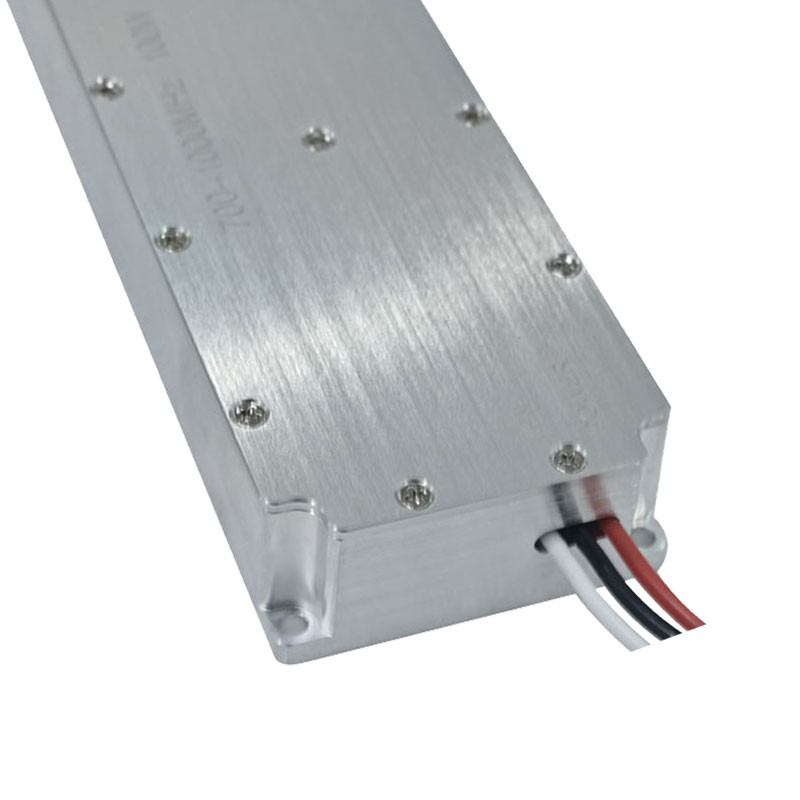

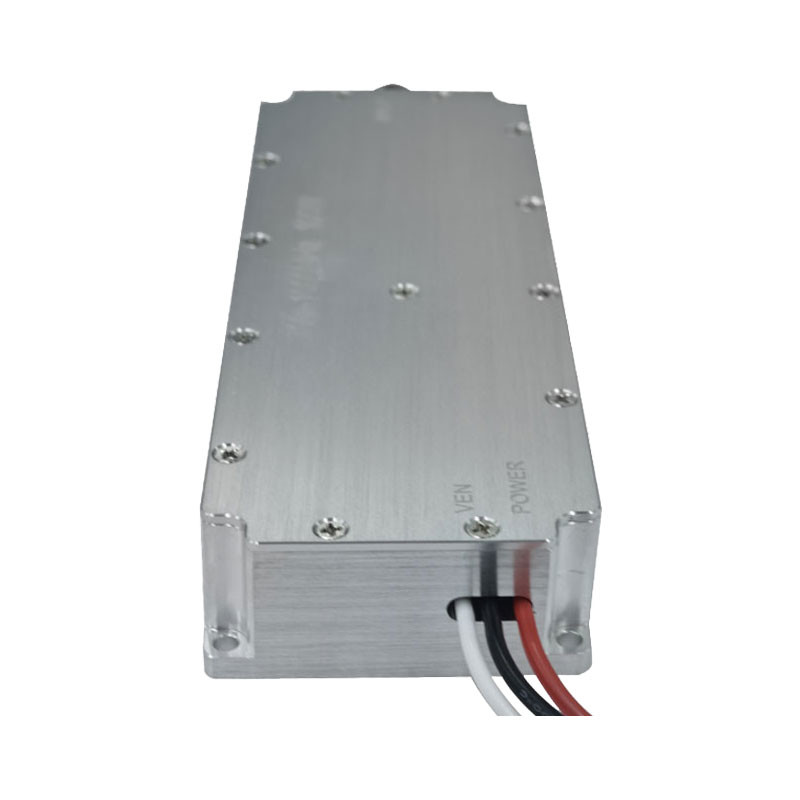

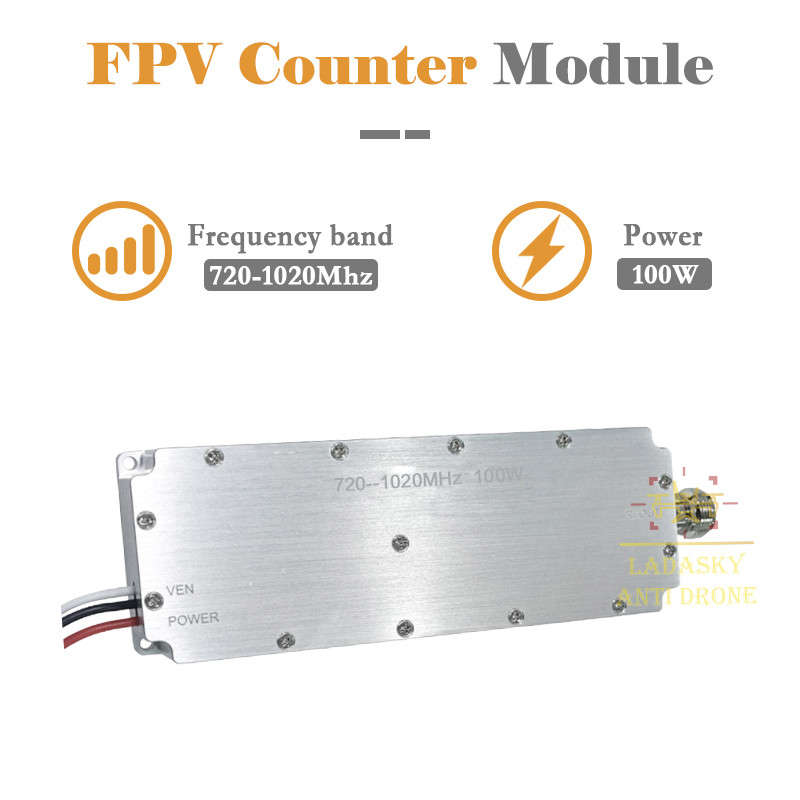

720-1020MHz 100W Lora Counter FPV Moduł
| Miejsce pochodzenia | Guangdong, Chiny |
|---|---|
| Nazwa handlowa | LDSK |
| Minimalne zamówienie | 2 szt |
| Cena | $160-$180 1-1000pcs |
| Szczegóły pakowania | 20*10*5cm 0,5KG, karton |
| Czas dostawy | 5-8 dni roboczych |
| Zasady płatności | D/A, D/P, T/T, Western Union, MoneyGram, Paypal |
| Możliwość Supply | 5000 sztuk miesięcznie |
Skontaktuj się ze mną o darmowe próbki i kupony.
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.
xSzczegóły Produktu
| Częstotliwość | 720-1020MHz | Władza | 100 W 50 W-100 W opcjonalnie |
|---|---|---|---|
| Napięcie robocze | 24-28V | Aktualność | 8-10A |
| Nazwa produktu | Moduł anty FPV | Wielkość | Wymiary: 155*54*24mm |
| Specjalny | Źródło cyfrowe | temperatury | -40℃+80℃ |
| Podkreślić | Moduł licznikowy FPV Lora,Moduł FPV 100W Lora Counter |
||
opis produktu
Opis produktu
Specyfikacja
1.Przegląd
700-1000 MHz/720-1020 MHz150W 100W-160W
Moduł wzmacniacza mocy modulacji cyfrowej maszyn przechodzących jest modułem wzmacniacza mocy maszyn przechodzących, który zawiera źródło sygnału przeciwdziałającego i wzmacniacz mocy.Może być używany bezpośrednio po podłączeniu do anteny.
Moduł wykorzystuje chip logiczny FPGA jako główną kontrolę,w połączeniu z doskonałą stabilnością częstotliwości VCO z blokiem częstotliwości w celu utworzenia cyfrowego sygnału modulacji maszyny anty-travel plus moduł wzmacniacza mocy.
Sygnał cyfrowej modulacji jest generowany wewnętrznie przez FPGA, modulowany na nośniku z VCO jako oscylacji
częstotliwość i jest emitowana przez antynę w procesie przeciwdziałania.
Moduł wykorzystuje wyjście 50Ω SMA z interfejsu częstotliwości radiowej, które można łatwo podłączyć do modułu wzmacniacza mocy interfejsu SMA.
Moduł wykorzystuje chip logiczny FPGA jako główną kontrolę,w połączeniu z doskonałą stabilnością częstotliwości VCO z blokiem częstotliwości w celu utworzenia cyfrowego sygnału modulacji maszyny anty-travel plus moduł wzmacniacza mocy.
Sygnał cyfrowej modulacji jest generowany wewnętrznie przez FPGA, modulowany na nośniku z VCO jako oscylacji
częstotliwość i jest emitowana przez antynę w procesie przeciwdziałania.
Moduł wykorzystuje wyjście 50Ω SMA z interfejsu częstotliwości radiowej, które można łatwo podłączyć do modułu wzmacniacza mocy interfejsu SMA.
2Charakterystyka działania
1)Wspierana częstotliwość: 300-1200MHz, 2,4GHz itp.
2) Moc wyjściowa:150W 100W-160Wopcjonalnie
3)Małe rozmiary, wygodne dla integracji użytkownika
4) Projektowanie zastosowań klasy przemysłowej, z wykorzystaniem chipów klasy przemysłowej, odpowiednich do zastosowań klasy przemysłowej
5)Może skutecznie i precyzyjnie przeciwdziałać dronom FPV
2) Moc wyjściowa:150W 100W-160Wopcjonalnie
3)Małe rozmiary, wygodne dla integracji użytkownika
4) Projektowanie zastosowań klasy przemysłowej, z wykorzystaniem chipów klasy przemysłowej, odpowiednich do zastosowań klasy przemysłowej
5)Może skutecznie i precyzyjnie przeciwdziałać dronom FPV
3Podstawowe funkcje
Ustawić cyfrowe parametry sygnału modulacyjnego źródła licznika zgodnie z pasmem częstotliwości zdalnego sterowania FPV i modulować do dostosowanego pasma częstotliwości.Modulowany sygnał licznikowy jest filtrowany przez przedni etap RF i wypuszczany do anteny poprzez wzmacnianie mocy, tworząc sygnał bezprzewodowy sygnału zdalnego sterowania maszyny przechodzącej.
4.Instrukcje dotyczące stosowania
Źródło zasilania modułu wynosi 24~28V, konstrukcja modułu jest niewielka do integracji z maszyną; port wyjściowy SMA RF modułu licznika wzmacniacza cyfrowego modulacji jest interfejsem o impedancji 50 Ω,antenę przesyłową wyjściową, a impedancja interfejsu musi być spójna. Zintegrowana temperatura robocza nie powinna przekraczać temperatury roboczej modułu i zapewniać dobrą rozpraszanie ciepła.
5Użyj zakresu częstotliwości.
Dostosowany zakres częstotliwości odpowiada sygnałowi zdalnego sterowania FP V DR O N E, a środki przeciwne w zakresie częstotliwości nie mają żadnego wpływu.
6Odległość zakłóceń i konfiguracja mocy wyjściowej
Odległość zakłóceń zależy od mocy wyjściowej wzmacniacza mocy i anteny nadającej.i im dalej odległość licznikaJednocześnie najlepszy efekt jest w środowisku bez osłony, czyli bez osłony między sygnałem przeciwnym a dronem FPV
|
Pozycja
|
Parametry
|
Uwaga
|
|
Napięcie robocze
|
24V-28V
|
|
|
Moc wyjściowa
|
100 W
|
30W-100W
|
|
Częstotliwość
|
300 ~ 1200 MHz,2.4GHz ISM
|
Cały zakres częstotliwości można dostosować
|
|
Aktualność
|
8-10A
|
|
|
Interfejs RF
|
N
|
Wyjście RF
|
|
Impedancja interfejsu RF
|
50Ω
|
|
|
Wielkość
|
156*54*23 mm
|
|
|
Temperatura
|
-40°C+80°C
|
Wyrób przemysłowy
|
