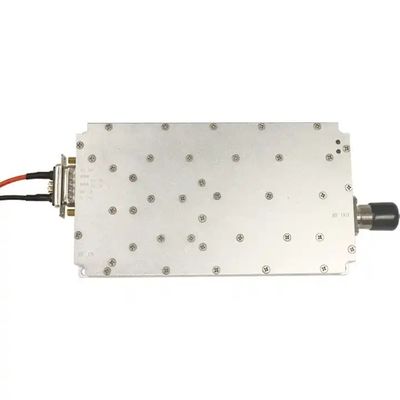

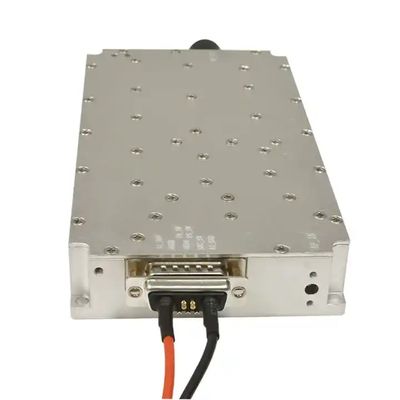

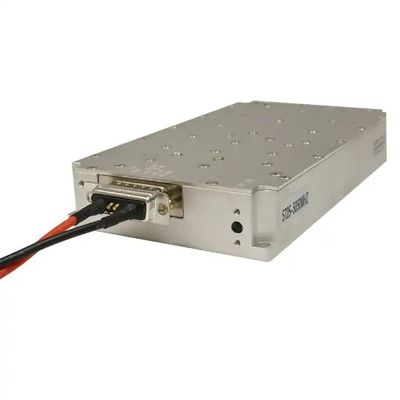

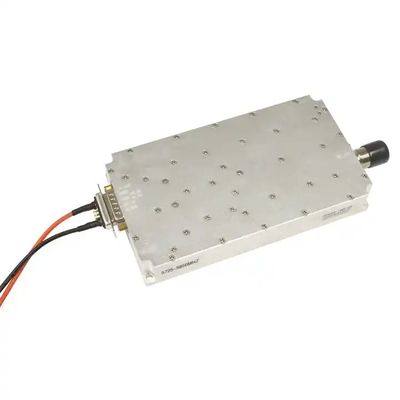

Zwiększacz GaN o częstotliwości 428-438MHz o mocy 100 W dla systemu antydronowego 45 ± 1 dB wzrostu i fluktuacji wewnątrzpasmowych ≤ 2.5
| Miejsce pochodzenia | Guangdong, Chiny |
|---|---|
| Nazwa handlowa | LDSK |
| Minimalne zamówienie | 1 sztukę |
| Cena | $260.00/pieces 2-49 pieces |
| Szczegóły pakowania | Każdy element jest pakowany osobno do torby, a następnie do kartonu. |
| Czas dostawy | 1-3 dni robocze |
| Zasady płatności | D/A, D/P, T/T, Western Union, MoneyGram, Paypal |
| Możliwość Supply | 50000 sztuk miesięcznie |
Skontaktuj się ze mną o darmowe próbki i kupony.
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.
xSzczegóły Produktu
| Znak towarowy | LDSK | Nazwa produktu | Moduł GaN |
|---|---|---|---|
| Moc wyjściowa | 100w | Częstotliwość | 428-438MHz |
| Zyski | 45±1dB | napięcie | Zakres 30 V DC: 24-36 V |
| Wielkość produktu | 170*94*26,5 mm (z wyłączeniem złączy) | Waga produktu | 1.5 kg |
| Wahania wewnątrz pasma | ≤2,5 (wartość szczytowa) | Opóźnienie grupowe w paśmie | ≤1us |
| Współczynnik fali stojącej napięcia wejściowego | ≤1,35 | ||
| Podkreślić | 45±1 dB wzmacniacz GaN |
||
opis produktu
428-438MHz Moduł antydronowy 100W
Wsparcie mocy i częstotliwości Formularz dostosowania 380MHZ- 5.8G, 10W, 20W, 30W, 40W, 50W, 100W
--Wskaźniki techniczne częstotliwości radiowych i monitorowania modułu wzmacniacza mocy określają definicję każdego portu modułu oraz kształt i strukturę modułu
Interfejs wejściowy 2RF: SMA-KFD (nieobowiązkowy)
Interfejs wyjściowy 3RF: N-KFD
4Interfejs sterowania:
a.7W2 (męski) gniazdo: Pierwszy szpil jest podłączony do wzmacniacza mocy włączyć PA_SW (włącza się wzmacniacz mocy 5V/3,3V wysokiego poziomu, włącza się wzmacniacz mocy niskiego poziomu lub pływający, wyłącza się wzmacniacz mocy)
b.Kondensator feedthrough: od góry do dołu są to SRC_SW (wewnętrzny przełącznik źródła sygnału 5V/3,3V włączony, pływający lub uziemiony źródło sygnału wyłączony), PS_SW (wewnętrzny i zewnętrzny przełącznik źródła sygnału,niskim poziomie jest wbudowany źródło, wysokiego poziomu 5V/3,3V przełączanie na źródło zewnętrzne)
3Średnica otworu montażowego: w otworach montażowych do montażu śrub M3 pozostawić 4 Φ4,5 mm.
Opakowanie i dostawa
Częste pytania
1- Dlaczego wybrałeś nas?
2- Jak się robi zamówienie?
3Jak się z nami skontaktować?
--Wskaźniki techniczne częstotliwości radiowych i monitorowania modułu wzmacniacza mocy określają definicję każdego portu modułu oraz kształt i strukturę modułu
Moduł wzmacniacza GaN 428-438Mhz 100W
Wskazówki dotyczące wyglądu i montażu:
1Ogólne wymiary: 170*94*26,5 mm
2. Formularz interfejsu:
1 Warunki zasilania: +30V zasilanie: 7W2 (męskie)1Ogólne wymiary: 170*94*26,5 mm
2. Formularz interfejsu:
Interfejs wejściowy 2RF: SMA-KFD (nieobowiązkowy)
Interfejs wyjściowy 3RF: N-KFD
4Interfejs sterowania:
a.7W2 (męski) gniazdo: Pierwszy szpil jest podłączony do wzmacniacza mocy włączyć PA_SW (włącza się wzmacniacz mocy 5V/3,3V wysokiego poziomu, włącza się wzmacniacz mocy niskiego poziomu lub pływający, wyłącza się wzmacniacz mocy)
b.Kondensator feedthrough: od góry do dołu są to SRC_SW (wewnętrzny przełącznik źródła sygnału 5V/3,3V włączony, pływający lub uziemiony źródło sygnału wyłączony), PS_SW (wewnętrzny i zewnętrzny przełącznik źródła sygnału,niskim poziomie jest wbudowany źródło, wysokiego poziomu 5V/3,3V przełączanie na źródło zewnętrzne)
3Średnica otworu montażowego: w otworach montażowych do montażu śrub M3 pozostawić 4 Φ4,5 mm.
|
Częstotliwość
|
428-438 MHz
|
|
Moc wyjściowa ((dBm)
|
100W ((50dBm)
|
|
Opóźnienie grupy wewnątrzpasmowej
|
≤1 us
|
|
Zyski
|
45±1.0,45±1,0 (wewnętrzne wejście 6 dBm, wyjście wzmacniacza mocy 50 dBm)
|
|
Fluktuacja w zakresie częstotliwości (dB)
|
≤ 2,5 (wartość szczytowa do szczytowej)
|
|
Wskaźnik fali stojącej napięcia wejściowego
|
≤ 1.35
|
|
Wskaźnik fali stojącej napięcia wyjściowego
|
≤ 1.3
|
|
Napięcie zasilania Typowe
|
Zakres +30Vdc: 24-36V
|
|
Prąd zasilający
|
+30Vdc@100W≤5,5A
|
|

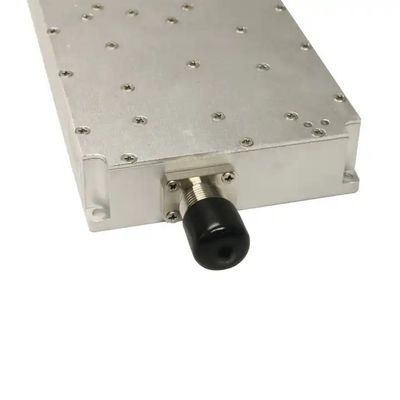

Złącze RF wyjściowe
|
N-50KFD
|
|
Wielkość
|
170 × 94 × 26,5 mm (z wyłączeniem złączy)
|
|
Źródło sygnału wejściowego
|
Wbudowane wysokiej wydajności modulacji źródło sygnału zamiatania, które może być również podłączone do źródeł zewnętrznych
|
|
1 7W2 gniazdo męskie
2 Kondensatory odsyłkowe (od góry do dołu) |
1: A1 jest wejściem mocy 30V, a A2 jest GND;
2: Pierwszy szpil 7W2 jest włączeniem wzmacniacza mocy PA_SW; 3: kondensator górnego przejściowego rdzenia jest SRC_SW (wewnętrzny przełącznik źródła sygnału), wysoki włączony, niski wyłączony; 4: Kondensator przepustowy poniżej jest PS_SW (przełącznik źródła wewnętrznego i zewnętrznego), wysoki: źródło zewnętrzne; niski: wbudowane źródło; |
Czas przeprowadzenia
| Ilość ((PCS) | < 100 sztuk | < 500 | 500-1000 | > 1000 |
| Czas realizacji ((Dni) | 3 | 3-5 | 7-12 | Do negocjacji |
Dostosowanie
| Pozycja | Logo | Częstotliwość | Władza | Opakowanie |
| MOQ ((PCS) | 1 | 1 | 1 | 1 |
Profil spółki
Nasza firma znajduje się w tętniącym życiem mieście Shenzhen, znanym jako centrum innowacji i technologii w Chinach.
Nasze główne produkty obejmują moduły RF i anty-FPV, które są zaprojektowane z najnowocześniejszą technologią i ścisłą kontrolą jakości, aby spełnić zróżnicowane potrzeby naszych klientów.Moduł RF zapewnia wysoką wydajność i stabilną transmisję sygnału, umożliwiając bezproblemową komunikację w różnych zastosowaniach.Rozwiązanie anty-FPV zapewnia skuteczną ochronę przed nieautoryzowanymi zakłóceniami i zapewnia bezpieczeństwo i prywatność transmisji wideo.
Jesteśmy dumni z naszego silnego zespołu badawczo-rozwojowego, złożonego z ekspertów i inżynierów z bogatym doświadczeniem i profesjonalną wiedzą w tej dziedzinie.Nieustannie badają i wprowadzają innowacje w celu stworzenia nowych i ulepszonych produktów, które pozostają na czele rynkowych trendów.
Nasze zakłady produkcyjne są wyposażone w najnowocześniejsze maszyny i spełniają międzynarodowe standardy jakości.To gwarantuje, że każdy produkt wychodzący z naszej fabryki jest najwyższej jakości i niezawodności.
Opakowanie i dostawa
| Jednostki sprzedawcze: | Jednostka |
| Wielkość pojedynczego opakowania: | 20X10X5 cm |
| Pojedyncza masa brutto: | 00,2 kg |
| Rodzaj opakowania: | Każdy kawałek pakowany jest indywidualnie do torebki, a następnie do kartonu. |
Częste pytania
1- Dlaczego wybrałeś nas?
Mamy profesjonalną wiedzę, szczerą obsługę, cierpliwą odpowiedź i doskonały zespół.
2- Jak się robi zamówienie?
Najpierw wysyłasz produkty, które lubisz.
Po drugie, wysyłamy szczegóły informacji i cytaty.
Po trzecie, możesz zapytać o wszelkie pytania dotyczące naszych produktów.
Po czwarte, potwierdź zamówienie, wyślemy PI, płatność.
Po piąte, po pakowaniu towarów, wyślemy zdjęcia, aby potwierdzić produkty, i wyślemy ci ekspresową liczbę śledzenia.
Po szóste, po otrzymaniu towaru, można dać nam oceny produktów.
