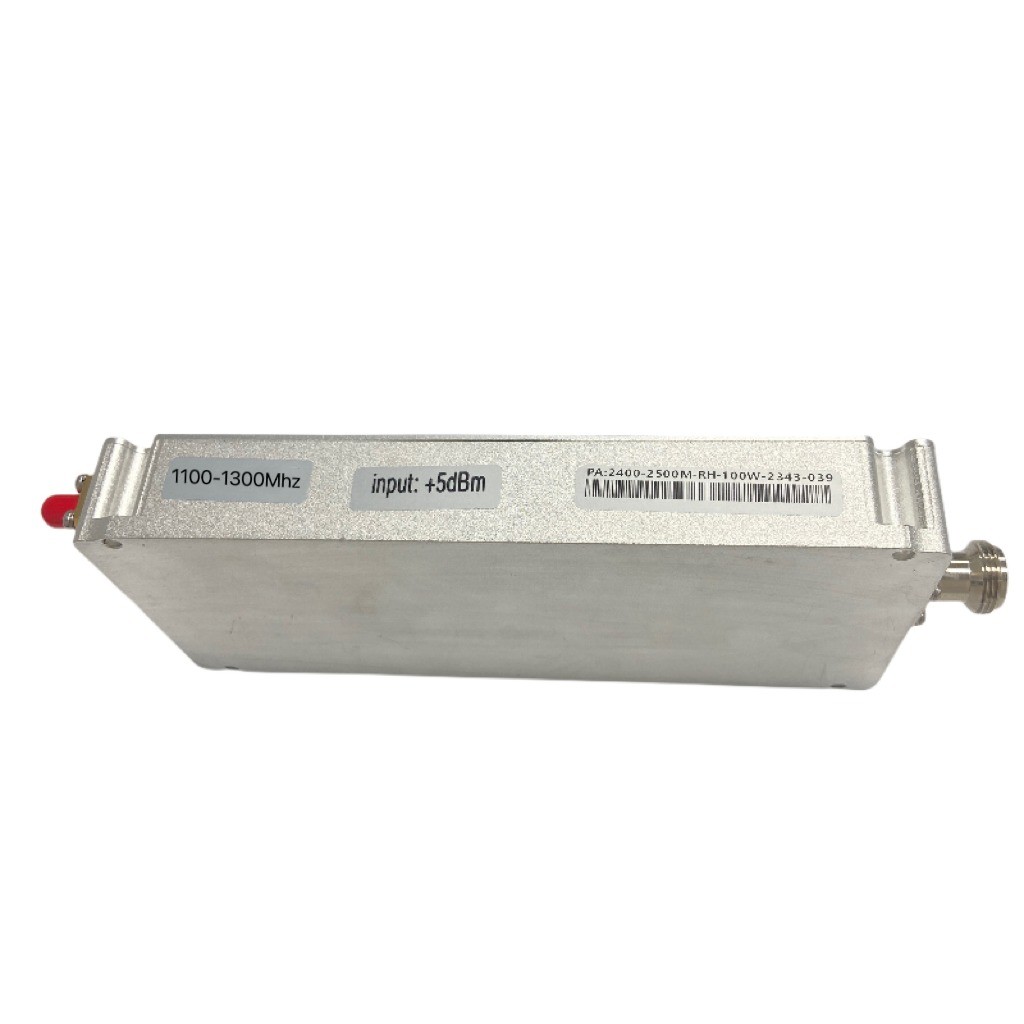

Moduł wzmacniacza mocy 100W RF dla urządzeń FPV

Szczegółowe informacje

Miejsce pochodzenia:

Guangdong, Chiny

Częstotliwość:

1100-1300MHz

Zasilanie:

100w

Płaskość mocy:

5 db

VSWR:

Prąd zasilania:

≤8,5 A

Wejście połączeniowe:

SMA

Wyjście połączeniowe:

typu N

Wielkość:

170*77*24,5 mm

Waga:

350g

Temperatura pracy:

-20℃-55℃

Możliwość Supply:

5000 sztuk miesięcznie

Podkreślić:

Moduł wzmacniacza mocy urządzenia FPV

Opis produktu

Specyfikacja

Częstotliwość	1100-1300 MHz
Zasilanie	100 W
Moc wyjściowa nasycona	50±1 dBm @input=5 dBm
Zyski	50 ± 2 dB
Fluktuacje w zakresie	≤ 2,0 dB
Niewykorzystane	9kHz1GHz:≤-36dBm/30kHz 1GHz12,75GHz:≤-30dBm/30KHz
Wprowadzenie VSWR/Wyjście VSWR	≤ 2
Zwiększenie stabilności temperatury	≤ ± 1,5 dB
Napięcie robocze	DC+32V
Ochrona	Ochrona temperatury 90 stopni, ochrona odwrotnej mocy 30W
Prąd roboczy	≤ 8,5A

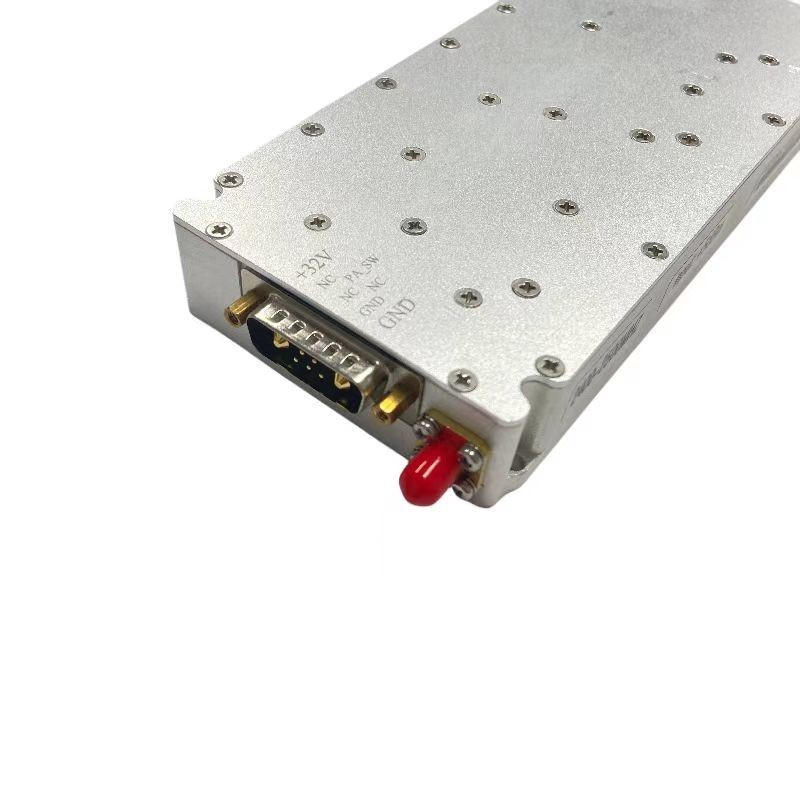

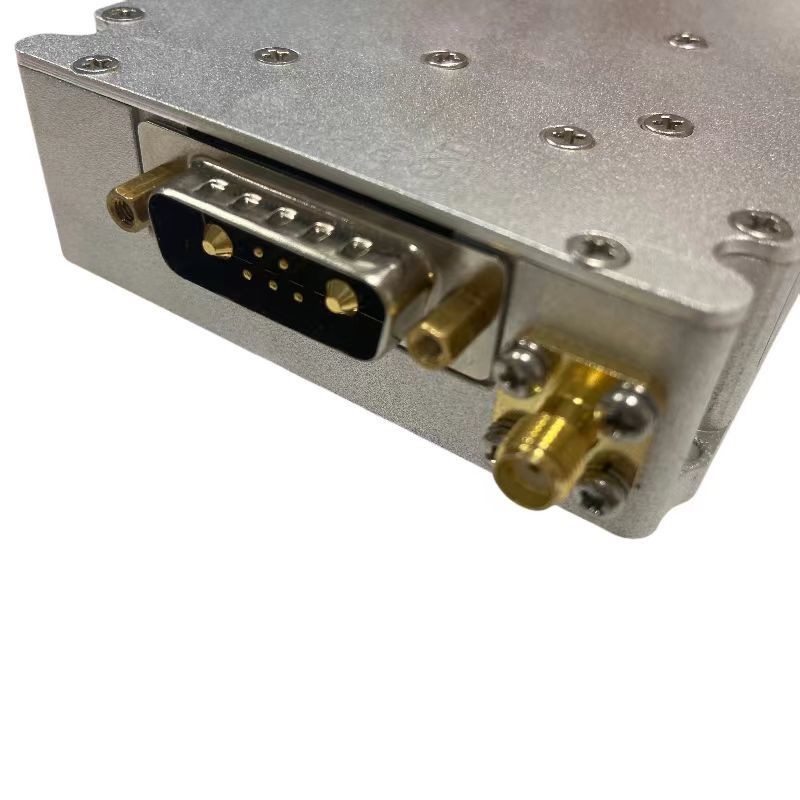

Interfejs monitorowania zasilania	Zasilanie: siedzenie zasilanie 7W2 A1:32V A2:GND Pin1: PA_SW (wysoka moc włączona, niski poziom wyłączony) Inne szpilki:NC
Wchodzący port RF	SMA

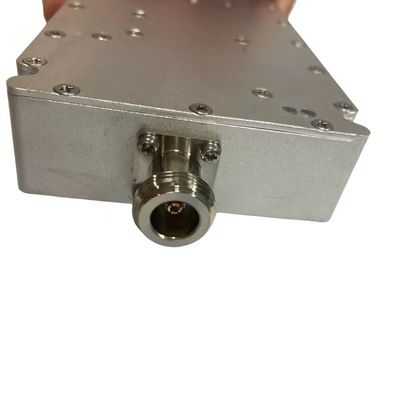

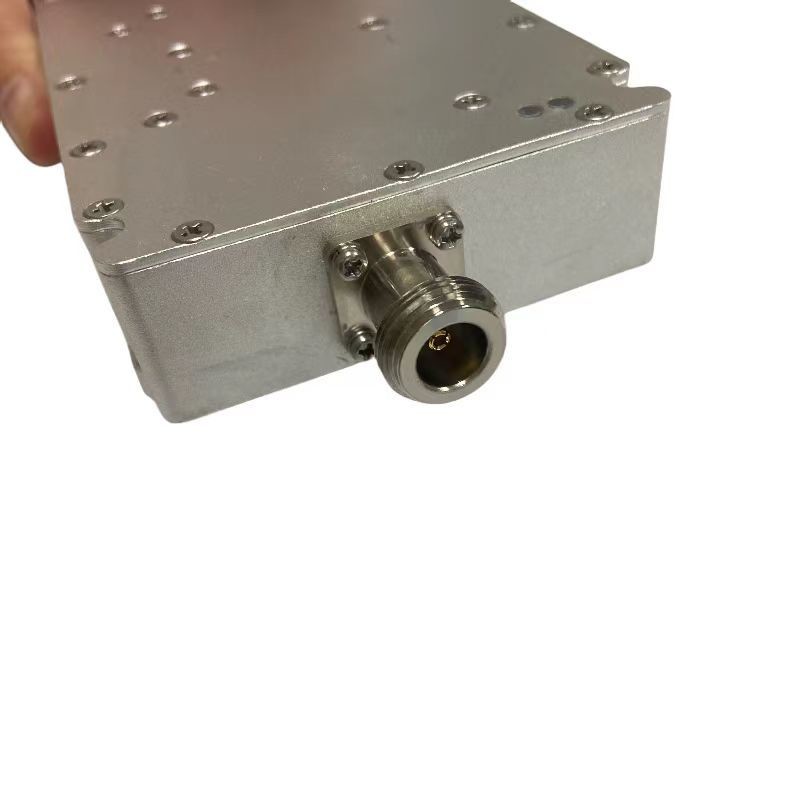

Port wyjściowy RF	N-F
Wymiary	1707724,5 mm
Temperatura pracy	-20°C+55°C
